1. 애플리케이션의 주파수 범위는 어떻게 되나요?

고주파수 애플리케이션에는 개자로 리액터가 적합할 수 있습니다. 이는 자기 경로가 외부에 열려 있어 높은 주파수에서 EMI필터링이나 신호 처리에 유용합니다.

2. 주변 장치에 미치는 영향을 최소화해야 하나요?

주변 장치에 영향을 최소화해야 하는 경우, 폐자로 리액터가 더 적합할 수 있습니다.

이는 자기 경로가 내부에 패쇄되어 있어 누설 인덕턴스가 적고, 주변 장치에 미치는 영향을 줄일 수 있습니다.

3. 애플리케이션에서 처리해야 하는 전류의 크기는 얼마나 되나요?

고전류를 처리해야 하는 경우, 폐자로 리액터를 고려해 보세요. 이는 전력 전송, 모터 구동 회로 등에서 자주 사용되며,

자속 포화를 방지하기 위해 적절한 크기와 재질의 코어가 필요합니다.

4. 장비의 크기와 설치 공간에 제한이 있나요?

설치 공간이 제한적인 경우, 개자로 리액터가 더 작은 사이즈로 제작될 수 있어 유리할 수 있습니다.

하지만, 이 경우 누설 인덕턴스와 그로 인한 주변 장치에의 영향을 고려해야 합니다.

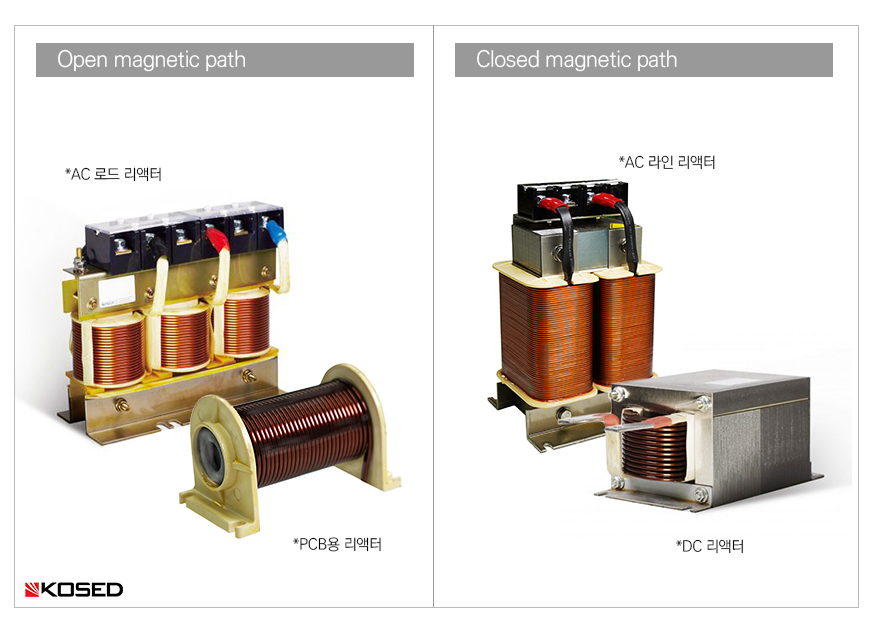

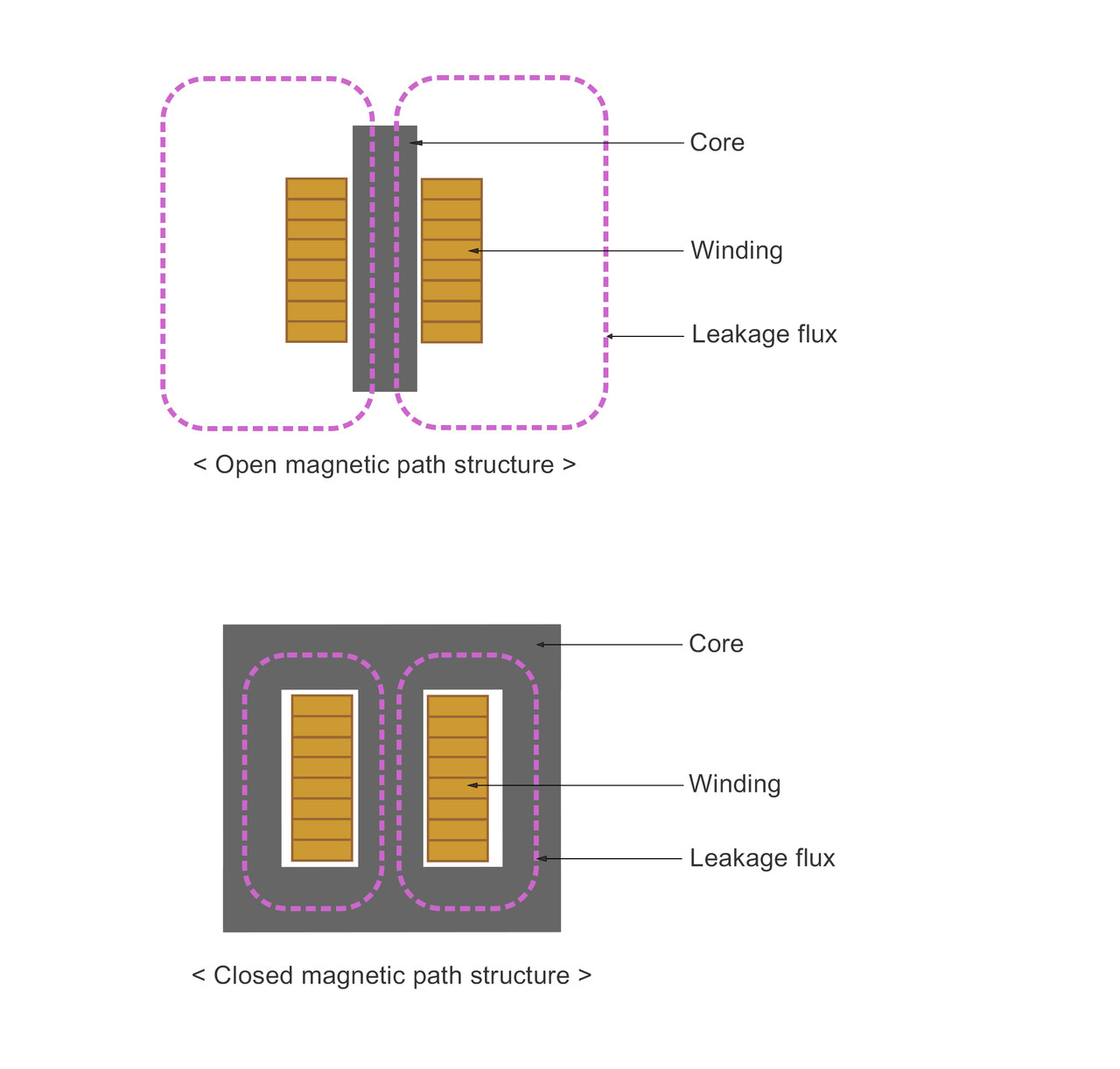

개자로 리액터 (Open Type)

개자로 리액터는 자기 경로가 외부에 열려있어 소형 제작이 용이하며, 특히 고주파수

애플리케이션에서 유용합니다. 이러한 특성은 높은 주파수에서의 EMI필터링,

신호 처리 등의 분야에서 선호되는 선택입니다.

그러나, 누설 인덕턴스로 인해 주변 장치에 영향을 줄 수 있으므로, 사용 시 이러한 영향을 최소화하는 설계 전략이 필요합니다.

예를 들어, 민감한 신호 처리 회로에서는 개자로 리액터의 사용을 피하거나 적절한 차폐

조치를 취하는 것이 좋습니다.

폐자로 리액터 (Closed Type)

폐자로 리액터는 자기 경로가 내부에 폐쇄되어 있어 누설 인덕턴스가 적고,

주변 장치에 미치는 영향을 최소화할 수 있습니다.

이는 고전류 애플리케이션, 전력 전송, 모터 구동 회로 등에서 자주 사용됩니다.

자속 포화에 대한 우려가 있으므로, 특히 고전류 조건에서는 적절한 크기와 재질의 코어를 선택하여 포화를 방지해야 합니다.

비교적 큰 사이즈가 단점이 될 수 있지만, 안정성과 효율성을 위해 필요한 경우가 많습니다.
