주요 특허소개 (Main Features)
코시드는 독자적인 특허 기술을 통해 고객의 다양한 요구에 부합하는 맞춤 솔루션을 제공하며, 이는 신뢰성과 안전성을 강화합니다.

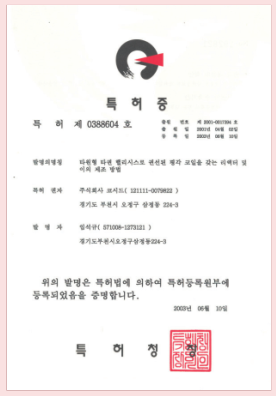

- 특허 제0388604호
- 특 허 명: 타원형 타권 헬리시스로 권선된 평각 코일을 갖는 리액터 및 이의 제조 방법
- 출원번호: 제 2001-0017394 호
- 특허권자: (주)코시드

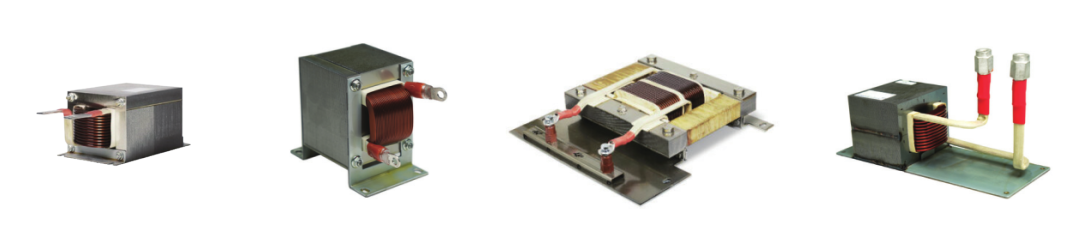

코시드의 헬리칼 권선 방식이 적용된 DC 리액터는 기존의 다층 평권 방식과 단층 타원형 타권 방식의 장점을
결합한 혁신적인 제품입니다.
이 특허 기술은 다양한 전자기기 및 EMC 용품에 적합하게 설계 되었으며, 뛰어난 성능과 신뢰성을 자랑합니다.
*헬리시스 → 헬리칼 (Helical)로 이름 변경
01. 헬리칼 구조 Helical Structure

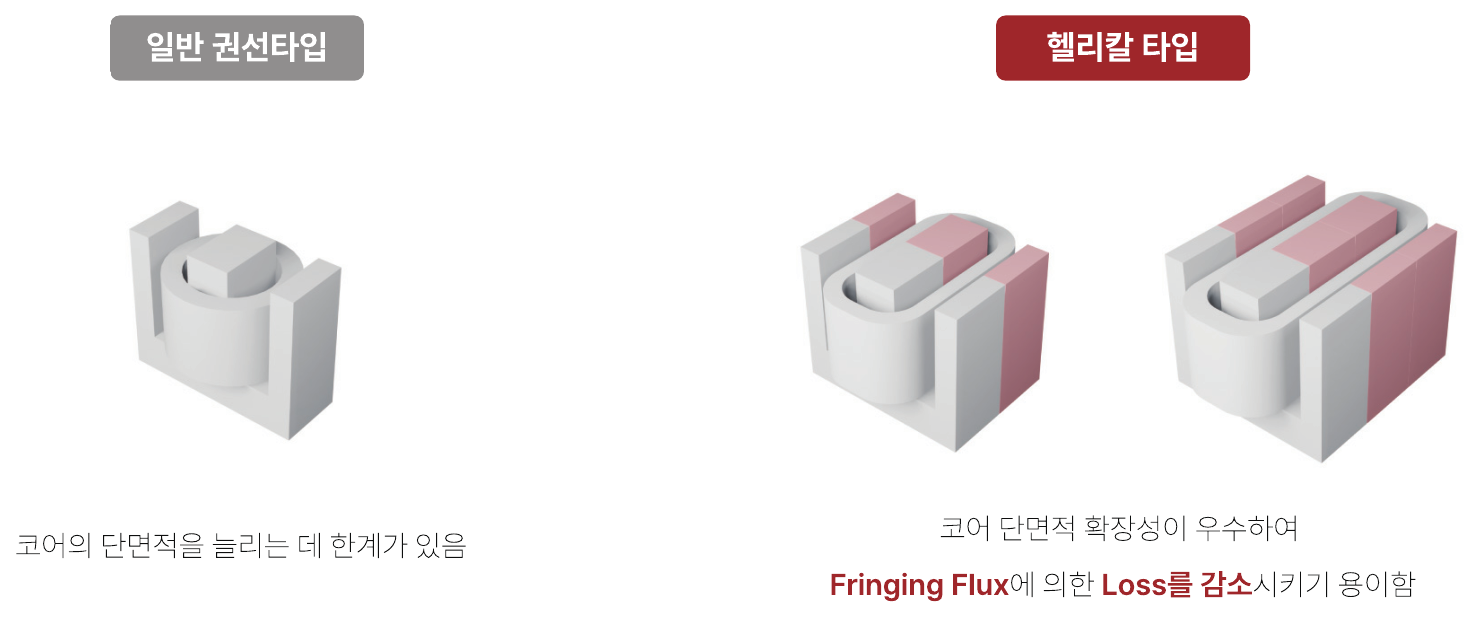

02. 핵심기술 특징 1 Core Technology & Features
03. 핵심기술 특징 2 Core Technology & Features

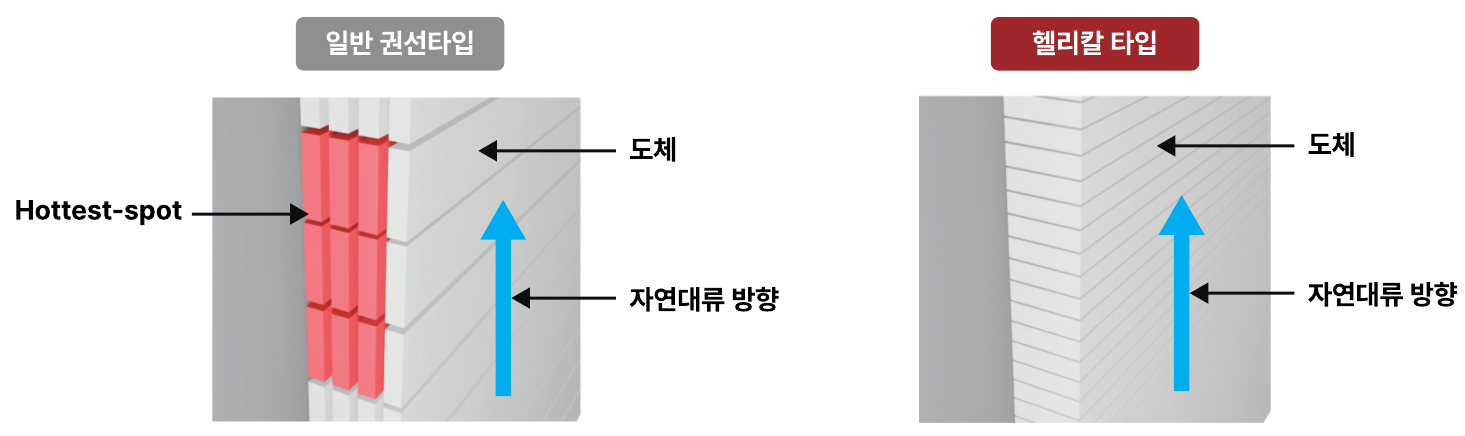

일반 권선 타입:
일반 다층 각통형 리액터에서는 권선 구조상 국부 과열점이 발생할 수 있습니다.
이러한 문제를 해결하기 위해 필요에 따라 권선 내측에 Air-Duct를 설치해야 합니다.
또한 도체의 폭과 두께 비율은 제품 크기에 따라 1~2.5 사이로, 고주파 Ripple의 경우 Skin-effect에 의한 교류 저항을 신경 써야 합니다.
헬리칼 타입:
헬리칼 타입 리액터는 각 턴 간 열전도가 우수하여 국부 과열이 비교적 낮습니다.
더불어, 도체의 폭과 두께 비율을 최대 10까지 사용할 수 있어 Skin-effect에 의한 교류 저항의 증가가 적습니다.
04. 핵심기술 특징 3 Core Technology & Features
| 타입 | 권선과 코어간 정전용량 (Cc) | Ls / Rs 특성 비교 | Z 특성 비교 |
| 일반 권선 |  |  |  |

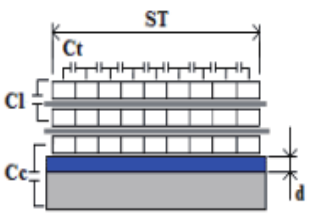

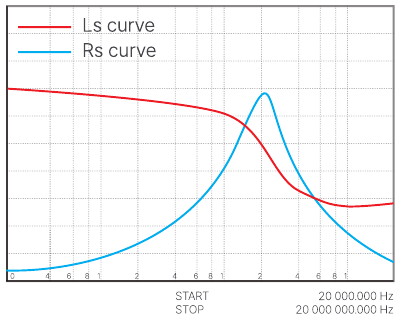

| 평면 방향으로 권선한 다층 구조에서는 턴 간 정전용량 (Ct), 층 간 정전용량 (CI), 권선과 코어 간 정전용량 (Cc)이 존재합니다. 이러한 구조로 인해 전체 정전용량이 헬리칼 타입보다 높습니다. | *DC 94A 0.4mH (Ripple 360Hz) 기준 비교 그 결과 낮은 주파수 영역에서 공진이 발생합니다. Equivalent Circuit Cp = 141pF Resonance Frequency = 2.2MHz | ||
| 헬리칼 권선 |  |  |  |

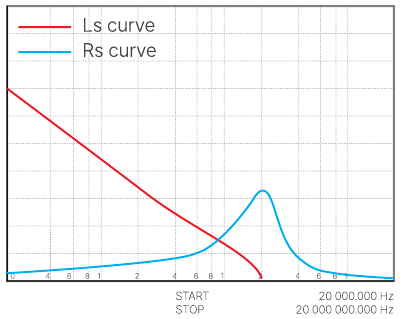

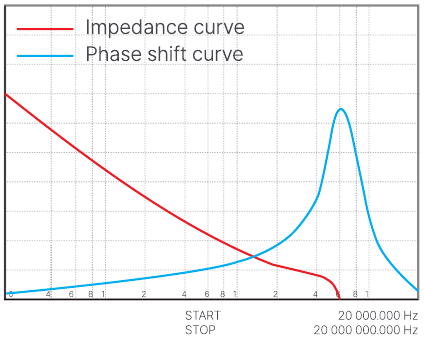

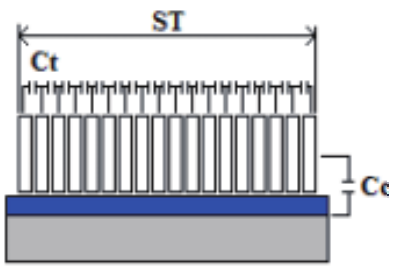

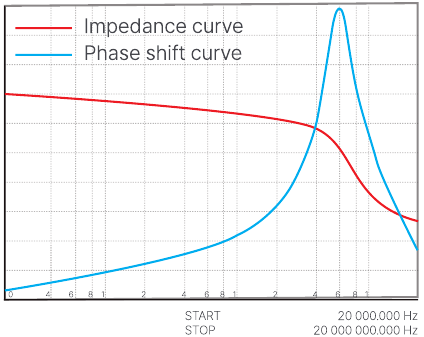

| 모서리 방향으로 권선한 단층 구조에서는 턴 간 정전용량 (Ct)과 권선과 코어 간 정전용량 (Cc)이 존재합니다. 이 구조로 인해 권선 정전용량은 다층 방식에 비해 현저히 적습니다. | *DC 94A 0.4mH (Ripple 360Hz) 기준 비교 그 결과 공진 주파수점이 매우 높아지며, 높은 주파수 범위까지 리액터로서 기능하게 됩니다. Equivalent Circuit Cp = 24.3pF Resonance Frequency = 6.5MHz | ||
