AC 리액터는 3상 정류회로의 1차측 교류 회로에 적용되어 파형을 매끄럽게 하고 억률 및 고조파를 억제하며, 인버터와 모터 사이의

긴 선로에서 발생하는 노이즈를 줄이고 모터 절연을 보호하는 데 사용됩니다.

AC 출력 리액터 동작원리 (Operating Principle)

AC 입력 리액터는 3상 정류회로의 1차측 교류 회로에 적용되어 파형을 매끄럽게 만들고, 역률 개선 및 고조파 억제에 사용됩니다.

이는 전원 전압이 급변하거나 피크 전압과 전류의 개선이 필요한 상황에서 특히 유용합니다.

01. 설치 전



-모터 단자에 높은 피크 전압 발생

-dv/dt가 높아 모터와 드라이브 스트레스 가중

-서지 전류로 인해 드라이브가 손상되거나 트립 발생

02. AC 리액터 설치



-리액터가 모터 단자 전압 피크를 감소시킴

-dv/dt의 상승을 완화하여 모터와 드라이브를 보호

-서지 전류를 줄여 드라이브의 안정성 향상

03. 설치 효과



-모터와 드라이브의 수명 연장

-드라이브의 트립 방지 및 시스템 안정성 향상

-모터의 소음과 온도 감소

임피던스 선정 (Selecting the Correct Impedance Rating)

적절한 임피던스 등급을 선택하는 것은 매우 중요합니다.

임피던스 값이 너무 낮으면 피크 전류를 제한할 수 없으며, 반대로 값이 너무 높으면 입력 전압이 감소할 수 있습니다.

임피던스 값은 고객의 요청에 따라 맞춤 설계가 가능하지만, 기본적으로 아래 두 가지 임피던스 등급을 제공합니다.

3% 임피던스


라인 스파이크와 모터 전류 서지를 흡수하여 대부분의 애플리케이션에서 드라이브 및 회로

차단기의 불필요한 트립을 방지합니다.

5% 임피던스


고조파 전류와 주파수를 줄이는 데 최적이며, IEEE-519 규격 준수에 도움이 됩니다.

주요특징 (Main Features)

인덕터라고도 하는 리액터는 시스템 내 전류 흐름을 제어하고,

관리하는 데 사용되는 전기 수동소자이며 서지 현상을 완화하고 안정적인 전력 흐름을 유지하는 데 도움을 줍니다.

01. 고품질 자재 사용



생산에 쓰이는 자재는 안전 규격에 부합하며

UL, TUV 등 각종 인증에서도 합격할 수 있도록

보장합니다. 안전하고 신뢰할 수 있는 자재 사용은

고객에게 장기적 이점을 제공합니다.


02. 보빈 사용


코시드는 기본적으로 FR530재료의

Bobbin을 사용합니다. (보빈 미사용 타입은 Nomex)

고품질 절연 재료의 보빈은 제품의 절연 안정성과 생산성을 높여줍니다.


03. 설계 경험


코시드는 33년간의 설계 경험을 바탕으로

최적의 리액터, 변압기를 설계합니다.

다양한 프로젝트를 통해 쌓은 기술력과 노하우를 활용하여

고객의 요구에 부합하는 맞춤형 솔루션을 제공합니다.


다양한 구조 (Structure options)

코시드는 다양한 구조의 리액터를 제공합니다. Stand와 Flat 형식 중 내/외철 옵션을 선택할 수 있으며, 고객의 설치 공간에 적합한 맞춤 솔루션을 제공합니다.

소형화 추세에 맞춰 맞춤 개발이 가능하며, 특정 요구사항에 맞춰 제작이 가능합니다.

*홈페이지에 안내된 사이즈는 제작 포트폴리오입니다. 이는 참고용으로 생각하시고 자세한 사항은 문의해 주시기 바랍니다.

AC 출력 리액터 기본사양 (Standard Specifications)


※ 기본사양

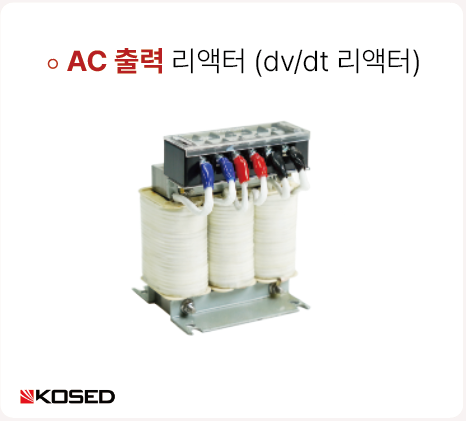

모델명3Phase, AC Load (output) Reactor
형식Natural cooling, Forced air cooling
정격전류3~1100A
정격전압220/380/440 V
주파수 50/60Hz
리플 주파수 / 전류Customized per customer request
과부하 용량150% 60sec
온도 클래스Customized temperature class
사용기간 (Life time)Lifespan varies by operating temperature

※ 절연등급

Class
Max. operating temp, allowed (℃)
Allowable temp, ries at full load (℃)
F
155105
H
180125

※ 절연시스템

Insulating Level
According to EN 61558 Standard
.AC Withstand Voltage
.Insulating Resistance

도면 (Drawing)



모델인버터 용량사용 전압구조정격전류인덕턴스인덕턴스 오차PWM / 리플 전류측정주파수ABCDEH
3P-Output0.75 kW200~260 VStand3.5 A6 mH+10% / -15%10kHz / 10% Max60 Hz95837560-100
3P-Output
1.5 kW
200~260 V
Stand
7 A
3.0 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-123
3P-Output
2.2 kW
200~260 V
Stand
10 A
2.0 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-123
3P-Output
3.7 kW
200~260 V
Stand
17 A
1.2 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-133
3P-Output
5.5 kW
200~260 V
Stand
25 A
0.81 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-133
3P-Output
7.5 kW
200~260 V
Stand
35 A
0.6 mH
+10% / -15%
10kHz / 10% Max
60 Hz
155142120105-170
3P-Output
11 kW
200~260 V
Stand
50 A
0.4 mH
+10% / -15%
10kHz / 10% Max
60 Hz
155142120105-170
3P-Output
15 kW
200~260 V
Stand
68 A
0.3 mH
+10% / -15%
10kHz / 10% Max
60 Hz
182169122104-181
3P-Output
18.5 kW
200~260 V
-85 A
0.24 mH
+10% / -15%
10kHz / 10% Max
60 Hz
*기재된 사이즈 규격은 고객의 요청에 따라
변경될 수 있으며, 기재되지 않은 사이즈는 상담을 통해
확정됩니다.

고객의 선호에 따라 최적의 사이즈를 결정하고,
상담을 통해 필요한 도면을 제공합니다.

*Stand 구조 이외에 Flat 구조로 변경 가능합니다.
3P-Output
22 kW200~260 V
-100 A
0.2 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
30 kW
200~260 V
-135 A
0.24 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
37 kW
200~260 V
-170 A
0.12 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
45 kW
200~260 V
-205 A
0.1 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
55 kW
200~260 V
-250 A
0.08 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
75 kW
200~260 V
-340 A
0.06 mH
+10% / -15%
10kHz / 10% Max
60 Hz









3P-Output
0.75 kW380~440 V
Stand
1.7 A
20.5 mH
+10% / -15%
10kHz / 10% Max
60 Hz
95837560-100
3P-Output
1.5 kW
380~440 V
Stand
3.5 A
10.27 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-123
3P-Output
2.2 kW
380~440 V
Stand
5 A
6.98 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-123
3P-Output
3.7 kW
380~440 V
Stand
8.5 A
4.2 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-133
3P-Output
5.5 kW
380~440 V
Stand
13 A
2.8 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-133
3P-Output
7.5 kW
380~440 V
Stand
17 A
2.05 mH
+10% / -15%
10kHz / 10% Max
60 Hz
155142120105-170
3P-Output
11 kW
380~440 V
Stand
27 A
1.97 mH
+10% / -15%
10kHz / 10% Max
60 Hz
155142120105-170
3P-Output
15 kW
380~440 V
Stand
33 A
1.03 mH
+10% / -15%
10kHz / 10% Max
60 Hz
182169122104-181
3P-Output
18.5 kW
380~440 V
-42 A
0.83 mH
+10% / -15%
10kHz / 10% Max
60 Hz

*기재된 사이즈 규격은 고객의 요청에 따라
변경될 수 있으며, 기재되지 않은 사이즈는 상담을 통해
확정됩니다.

고객의 선호에 따라 최적의 사이즈를 결정하고,
상담을 통해 필요한 도면을 제공합니다.

*Stand 구조 이외에 Flat 구조로 변경 가능합니다.
3P-Output
22 kW
380~440 V
-50 A
0.698 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
30 kW
380~440 V
-68 A
0.51 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
37 kW
380~440 V
-84 A
0.415 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
45 kW
380~440 V
-100 A
0.35 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
55 kW
380~440 V
-125 A
0.28 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
75 kW
380~440 V
-170 A
0.205 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
90 kW
380~440 V
-200 A
0.174 mH+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
110 kW
380~440 V
-250 A
0.14 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
132 kW
380~440 V
-300 A
0.116 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
160 kW
380~440 V
-360 A
0.096 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
220 kW
380~440 V
-500 A
0.069 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
250 kW
380~440 V
-560 A
0.062 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
280 kW
380~440 V
-636 A
0.054 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
300 kW
380~440 V
-680 A0.051 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Output
350 kW
380~440 V
-795A0.043 mH+10% / -15%
10kHz / 10% Max
60 Hz
