*해당 리액터 사진은 이해를 위한 예시입니다. AC/DC, 단상/삼상 환경에 따라서 형태 변환이 가능하오니 참고 부탁드립니다.

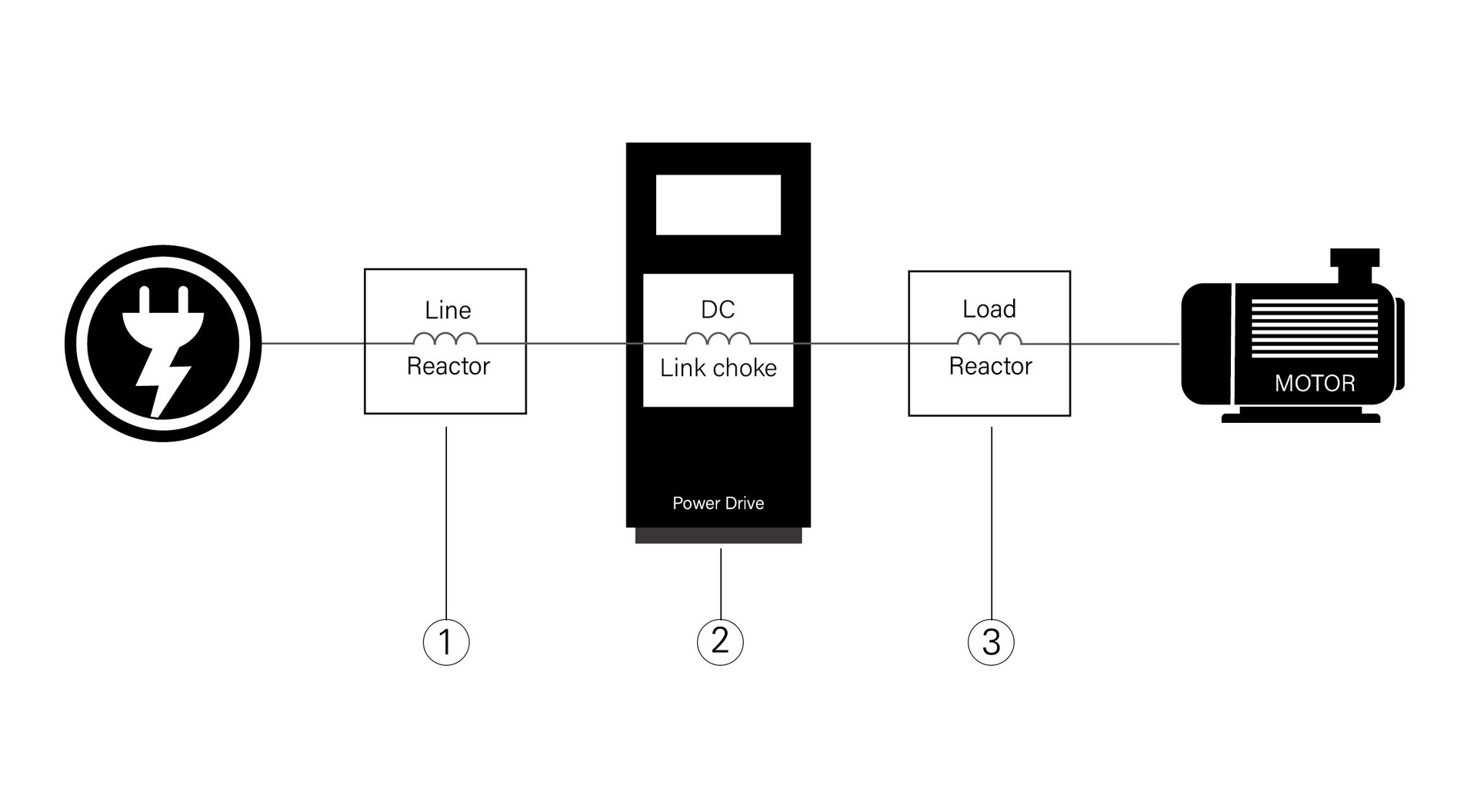

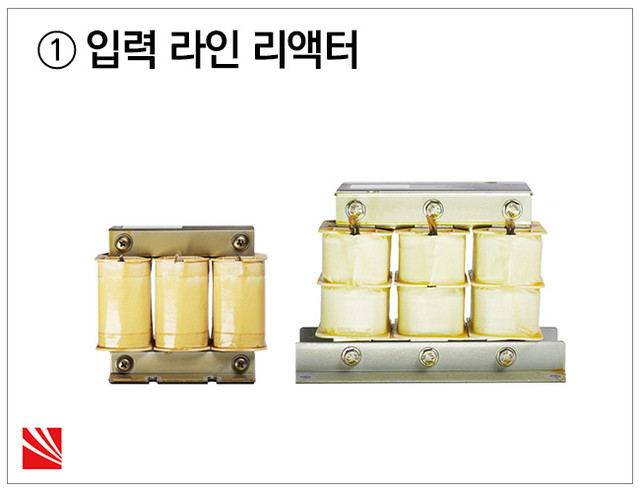

① 입력 라인 리액터(AC Line Reactors)
1출력 부하 리액터는 전기 시스템의 인버터 또는 드라이브의 출력 측에 배치됩니다.
■ 목적과 효과
고조파 필터링: 전원 공급 장치에서 고조파와 전기 노이즈를 필터링합니다. VFD(가변 주파수 드라이브) 및 기타 전력 전자 장치와 같은 비선형 부하에 의해 생성된 전기 노이즈를 최소화합니다. 이를 통해 민감한 장비에 보다 깨끗하고 안정적인 전원 공급이 보장됩니다.
전압 조정:전압 스파이크 및 전압 강하를 완화하여 입력 전압을 안정화합니다. 이는 연결된 장비에 일관되고 안정적인 전압을 제공하여 전력 품질이 일관되지 않은 지역에서 특히 유용합니다.
전류 제한:리액터는 전류 제한 장치 역할을 하여 잠재적으로 장비를 손상시킬 수 있는 갑작스러운 전류 급증을 방지합니다. 이 기능은 부하의 급격한 변화가 발생하는 애플리케이션에서 특히 중요합니다.
향상된 역률:입력 라인 리액터는 무효 전력을 줄이고 전체 전력 효율을 향상시켜 시스템의 역률을 개선합니다. 이는 에너지 비용을 낮추고 시스템 용량을 증가시킬 수 있습니다.
Hey! Recently we were working on a project for ..
We design and build digital products people enjoy using...
Hey! Recently we were working on a project for ..We design and build digital products people enjoy using...
A new project is an opportunity to create something unique.
We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
A new project is an opportunity to create something unique.We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
We look forward to working with you on your next project
As an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We look forward to working with you on your next projectAs an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
Style Tiles are always a good option to show work in progress!
We are working on the UX/UI design for a large hotel owners and hospitality management company.
Style Tiles are always a good option to show work in progress!We are working on the UX/UI design for a large hotel owners and hospitality management company.
We design and build digital products people enjoy using...
Hey! Recently we were working on a project for ..We design and build digital products people enjoy using...
A new project is an opportunity to create something unique.
We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
A new project is an opportunity to create something unique.We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
We look forward to working with you on your next project
As an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We look forward to working with you on your next projectAs an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
Style Tiles are always a good option to show work in progress!
We are working on the UX/UI design for a large hotel owners and hospitality management company.
Style Tiles are always a good option to show work in progress!We are working on the UX/UI design for a large hotel owners and hospitality management company.

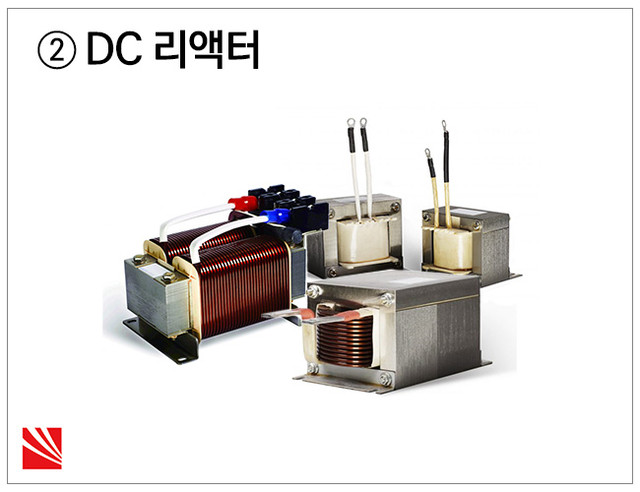

DC 리액터는 인버터, 드라이브의 정류회로에 적용되며 정류 리플 맥동 성분을 억제하고 지속적인 정류전류의 파형을 개선합니다.
■ 목적과 효과
DC 전압 평활화: DC 리액터의 주요 기능은 시스템의 DC 전압을 평활화하는 것입니다. 리플과 변동을 줄임으로써 보다 안정적인 DC 전압 출력을 보장합니다.
돌입 전류 제한: 인버터나 드라이브의 시동 중에는 돌입 전류라고 하는 전류의 급증이 종종 발생합니다. DC 리액터는 전류 제한 장치 역할을 하여 이러한 서지의 영향을 최소화하고 부품을 스트레스로부터 보호합니다.

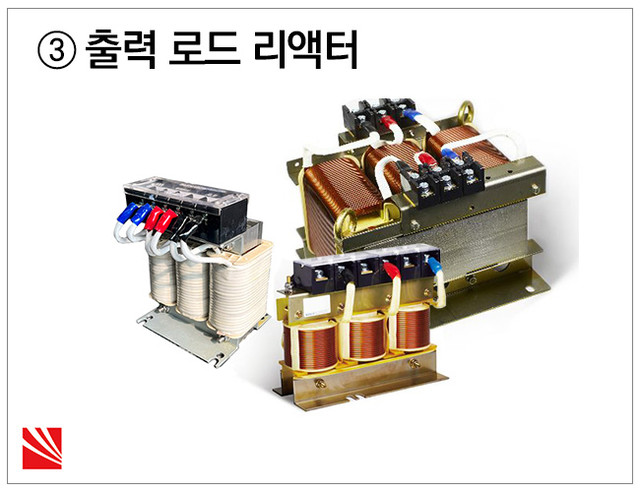

③ 출력 로드 리액터(AC Load Reactors)
인버터, 컨버터는 AC 모터 속도를 조절하는 역할을 하지만 이 때 출력 측에는 발생하는 다양한 문제는 아래와 같습니다.
■ 목적과 효과
고조파 억제: 인버터 및 가변 주파수 드라이브와 같은 비선형 부하에 의해 생성되는 출력 파형의 고조파 왜곡을 최소화합니다. 이는 보다 깨끗하고 안정적인 전력 출력을 이끌어냅니다.
절연 보호: 왜곡된 파형으로 인한 절연파괴로부터 연결된 장비를 보호합니다. 이러한 보호는 전기 장치의 조기 마모 및 파손을 방지하는 데 중요합니다.
공진 완화: 커패시터와 시스템 리액턴스 사이의 공진을 억제하여 과전류 문제와 전압 불안정을 방지하는 데 도움이 됩니다.
향상된 시스템 성능: 고조파 왜곡 및 공진 문제를 해결함으로써 전기 시스템의 전반적인 효율성과 신뢰성에 기여합니다.
