DC Link Smoothing Reactor

DC Link 평활 리액터는 인버터 및 컨버터의 직류 링크 회로에 적용되어 전류 리플을 억제하고 전압을 안정화하는 핵심 부품입니다.

정류기 출력에서 발생하는 고주파 성분을 효과적으로 차단하여 DC Link 캐패시터의 수명을 연장하고, 스위칭 소자의 전류 스트레스를 줄여 시스템 신뢰성을 향상시킵니다.

DC 리액터 동작원리 (Operating Principle)

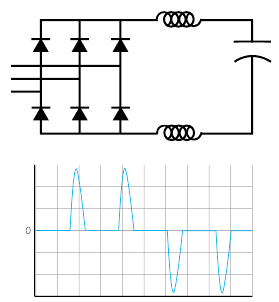

01. 설치 전



- 고조파 왜곡 발생

- 과도한 돌입 전류로 인해 내부 커패시터 손상 위험

- 접촉기와 차단기가 라인 과도 전압 스파이크 유발

(드라이브 입력에 영향을 미칠 수 있음)


02. DC 리액터 설치



- 드라이브 내 리플 전류를 감소시켜 과열과 손상을

방지하기 위해 DC리액터 설치




03. 설치 효과



- 고조파 수준을 약 32% 감소 (이론적 수치)

- 리플 전류 감소로 장비 수명연장

- 전압 스파이크와 과도 전류로 부터 보호하며

시스템의 안정성을 향상.


주요특징 (Main Features)

인덕터라고도 하는 리액터는 시스템 내 전류 흐름을 제어하고,

관리하는 데 사용되는 전기 수동소자이며 서지 현상을 완화하고 안정적인 전력 흐름을 유지하는 데 도움을 줍니다.

01. 고품질 자재 사용



생산에 쓰이는 자재는 안전 규격에 부합하며

UL, TUV 등 각종 인증에서도 합격할 수 있도록

보장합니다. 안전하고 신뢰할 수 있는 자재 사용은

고객에게 장기적 이점을 제공합니다.


02. 보빈 사용


코시드는 기본적으로 FR530재료의

Bobbin을 사용합니다. (보빈 미사용 타입은 Nomex)

고품질 절연 재료의 보빈은 제품의 절연 안정성과 생산성을 높여줍니다.


03. 설계 경험


코시드는 33년간의 설계 경험을 바탕으로

최적의 리액터, 변압기를 설계합니다.

다양한 프로젝트를 통해 쌓은 기술력과 노하우를 활용하여

고객의 요구에 부합하는 맞춤형 솔루션을 제공합니다.


다양한 구조 (Structure options)

코시드는 다양한 구조의 리액터를 제공합니다. Stand와 Flat 형식 중 내/외철 옵션을 선택할 수 있으며, 고객의 설치 공간에 적합한 맞춤 솔루션을 제공합니다.

소형화 추세에 맞춰 맞춤 개발이 가능하며, 특정 요구사항에 맞춰 제작이 가능합니다.

*홈페이지에 안내된 사이즈는 제작 포트폴리오입니다. 이는 참고용으로 생각하시고 자세한 사항은 문의해 주시기 바랍니다.

DC 리액터 기본사양 (Standard Specifications)


※ 기본사양

모델명DC Reactor
형식Natural cooling, Forced air cooling
정격전류10~1200A
정격전압380/440 V
주파수 -
리플 주파수 / 전류Customized per customer request
과부하 용량150% 60sec
온도 클래스Customized temperature class
사용기간 (Life time)Lifespan varies by operating temperature

※ 절연등급

Class
Max. operating temp, allowed (℃)
Allowable temp, ries at full load (℃)
F
155105
H
180125

※ 절연시스템

Insulating Level
According to EN 61558 Standard
.AC Withstand Voltage
.Insulating Resistance

도면 (Drawing)


모델인버터 용량사용 전압구조정격전류인덕턴스인덕턴스 오차PWM / 리플 전류측정주파수SRFABCDHH2
DC_1-380~440 VStand10 A5.0 mH+20% / -10%15kHz / 20% Max1 kHz-116104645396-
DC_1
-380~440 V
Stand
33 A
0.75 mH
+20% / -10%
10kHz / 10% Max
1 kHz
-100856053102-
DC_1
-380~440 V
Stand
67 A
0.03 mH
+20% / -10%
15kHz / 20% Max
1 kHz
-100856045105-
DC_1
-380~440 V
Stand
100 A
0.45 mH
+20% / -10%
15kHz / 20% Max
1 kHz
1MHz max1151007560108-
DC_1
-380~440 V
Stand
120 A
0.45 mH
+20% / -10%
15kHz / 20% Max
1 kHz
1MHz max
1201108674120-
DC_2
-380~440 V
Stand
100 A
0.3 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
1351201058511855
DC_2
-380~440 V
Stand
100 A
2.5 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
21019015513524050
DC_2
-380~440 V
Stand
120 A
0.2 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
1351201058511755
DC_1
-380~440 V
Stand
150 A
1.5 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
21019015513525865
DC_2
-380~440 V
Stand
180 A
0.6 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
17515513511320050
DC_2
-380~440 V
Stand
200 A
0.3 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
17515513511315450
DC_2
-380~440 V
Stand
250 A
0.7 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
25023018516125590
DC_2
-380~440 V
Stand
300 A
0.2 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
17515513511320460
DC_2
-380~440 V
Stand
350 A
0.5 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
25023019817429890
DC_2
-380~440 V
Stand
500 A
0.2 mH
+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
17515513511335080
DC_2
-380~440 V
Stand
600 A0.07 mH+20% / -10%
10kHz / 10% Max
1 kHz
1MHz max
17515513511322580



모델인버터
용량		사용 전압구조정격전류인덕턴스인덕턴스 오차PWM / 리플 전류측정주파수SRFABCDEH
DC_1-380~440 VFlat30 A1.0 mH+20% / -10%15kHz / 20% Max1 kHz1MHz max
1059411710565100
DC_1-380~440 VFlat60 A1.5 mH+20% / -10%10kHz / 10% Max1 kHz1MHz max
1059411710574120
DC_1-380~440 VFlat100 A1.08 mH+20% / -10%15kHz / 20% Max1 kHz1MHz max
150130206185112150
DC_1-380~440 VFlat150 A0.78 mH+20% / -10%15kHz / 20% Max1 kHz1MHz max150130210190114154
DC_2-380~440 VFlat200 A0.78 mH+20% / -10%15kHz / 20% Max1 kHz1MHz max175162205185110163
DC_2-380~440 VFlat300 A0.5 mH+20% / -10%10kHz / 10% Max1 kHz1MHz max200187276246126180
DC_3-380~440 VFlat330 A0.07 mH+20% / -10%360Hz / 30% max
1 kHz1MHz max2452259174-58
DC_3-380~440 VFlat400 A0.04 mH+20% / -10%360Hz / 30% max
1 kHz1MHz max26023811070-74
DC_3-380~440 VFlat550 A0.04 mH+20% / -10%360Hz / 30% max
1 kHz1MHz max260230155140-
74
DC_3-380~440 VFlat600 A0.04 mH+20% / -10%360Hz / 30% max
1 kHz1MHz max260230155140-
74
DC_3-380~440 VFlat770 A0.03 mH+20% / -10%360Hz / 30% max
1 kHz1MHz max290260155130-
90
DC_3-380~440 VFlat860 A0.03 mH+20% / -10%360Hz / 30% max
1 kHz1MHz max290260155130-
90
DC_3-380~440 VFlat970 A0.025 mH+20% / -10%360Hz / 30% max
1 kHz1MHz max300260155130-
90
DC_3-380~440 VStand
Flat		1200 A0.02 mH+20% / -10%360Hz / 30% max1 kHz1MHz max300260155130-
90
