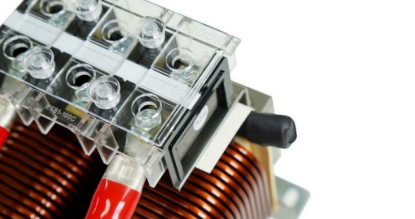

DC 컨버터 용 리액터

(Reactors for DC - DC converters)

DC-DC 컨버터 회로에서 핵심적으로 사용되는 리액터는 에너지 저장과 전류 제어를 통해 안정적인 출력 전압을 형성합니다.
Boost 컨버터에서는 인덕터에 에너지를 저장하고 방출하여 승압 동작을 가능하게 하며, Buck 컨버터에서는 스위칭 동작 시 전류를 연속적으로 유지하여 강하 동작의 효율과 전력 품질을 보장합니다.

이러한 리액터는 스위칭 주파수, 전류 용량, 코어 재질 및 구조 설계에 따라 최적화되며, 고효율 전원장치, ESS, 전기차 전력변환 시스템 등 다양한 응용 분야에서 사용됩니다.

다양한 구조 (Structure options)

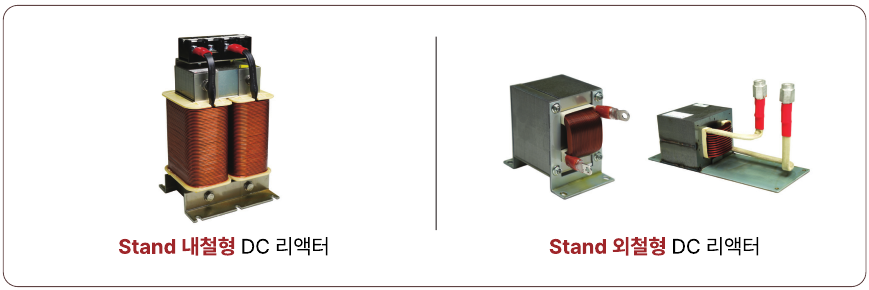

코시드는 다양한 구조의 리액터를 제공합니다. Stand와 Flat 형식 중 내/외철 옵션을 선택할 수 있으며, 고객의 설치 공간에 적합한 맞춤 솔루션을 제공합니다.

소형화 추세에 맞춰 맞춤 개발이 가능하며, 특정 요구사항에 맞춰 제작이 가능합니다.

*홈페이지에 안내된 사이즈는 제작 포트폴리오입니다. 이는 참고용으로 생각하시고 자세한 사항은 문의해 주시기 바랍니다.

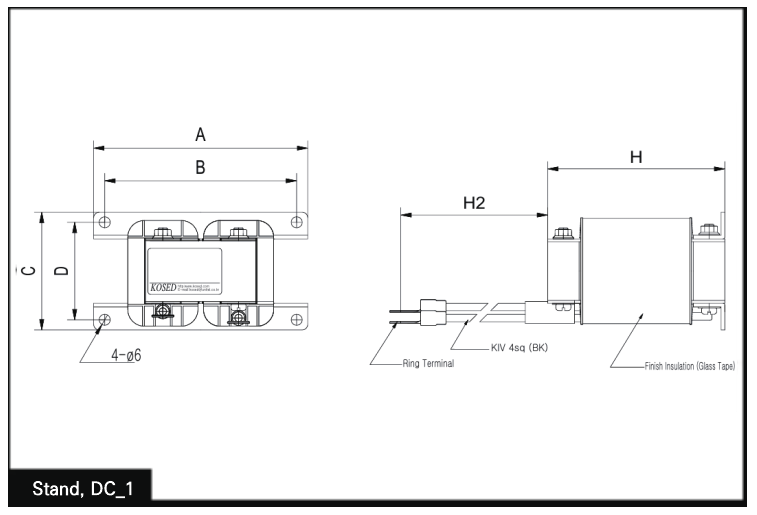

모델	인버터 용량	사용 전압	구조	정격전류	인덕턴스	인덕턴스 오차	PWM / 리플 전류	측정주파수	SRF	A	B	C	D	H	H2
DC_1	-	380~440 V	Stand	10 A	5.0 mH	+20% / -10%	15kHz / 20% Max	1 kHz	-	116	104	64	53	96	-
DC_1	-	380~440 V	Stand	33 A	0.75 mH	+20% / -10%	10kHz / 10% Max	1 kHz	-	100	85	60	53	102	-
DC_1	-	380~440 V	Stand	67 A	0.03 mH	+20% / -10%	15kHz / 20% Max	1 kHz	-	100	85	60	45	105	-
DC_1	-	380~440 V	Stand	100 A	0.45 mH	+20% / -10%	15kHz / 20% Max	1 kHz	1MHz max	115	100	75	60	108	-
DC_1	-	380~440 V	Stand	120 A	0.45 mH	+20% / -10%	15kHz / 20% Max	1 kHz	1MHz max	120	110	86	74	120	-

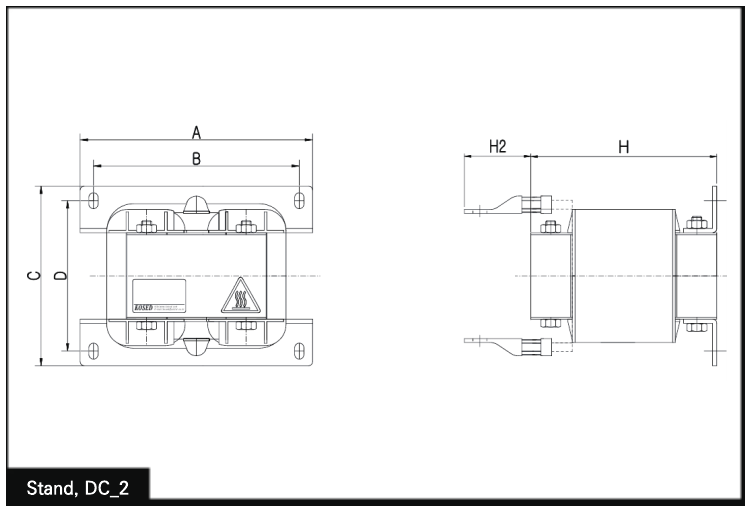

DC_2	-	380~440 V	Stand	100 A	0.3 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	135	120	105	85	118	55
DC_2	-	380~440 V	Stand	100 A	2.5 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	210	190	155	135	240	50
DC_2	-	380~440 V	Stand	120 A	0.2 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	135	120	105	85	117	55
DC_1	-	380~440 V	Stand	150 A	1.5 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	210	190	155	135	258	65
DC_2	-	380~440 V	Stand	180 A	0.6 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	175	155	135	113	200	50
DC_2	-	380~440 V	Stand	200 A	0.3 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	175	155	135	113	154	50
DC_2	-	380~440 V	Stand	250 A	0.7 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	250	230	185	161	255	90
DC_2	-	380~440 V	Stand	300 A	0.2 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	175	155	135	113	204	60
DC_2	-	380~440 V	Stand	350 A	0.5 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	250	230	198	174	298	90
DC_2	-	380~440 V	Stand	500 A	0.2 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	175	155	135	113	350	80
DC_2	-	380~440 V	Stand	600 A	0.07 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	175	155	135	113	225	80

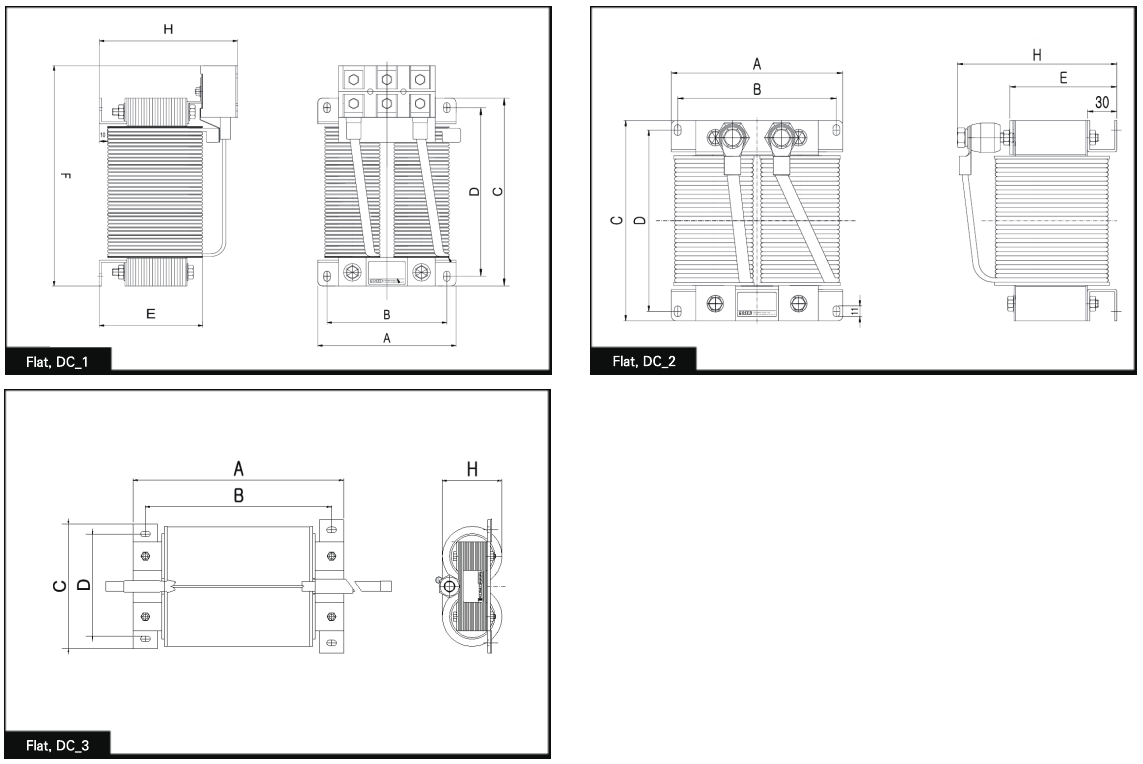

모델	인버터 용량	사용 전압	구조	정격전류	인덕턴스	인덕턴스 오차	PWM / 리플 전류	측정주파수	SRF	A	B	C	D	E	H
DC_1	-	380~440 V	Flat	30 A	1.0 mH	+20% / -10%	15kHz / 20% Max	1 kHz	1MHz max	105	94	117	105	65	100
DC_1	-	380~440 V	Flat	60 A	1.5 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	105	94	117	105	74	120
DC_1	-	380~440 V	Flat	100 A	1.08 mH	+20% / -10%	15kHz / 20% Max	1 kHz	1MHz max	150	130	206	185	112	150
DC_1	-	380~440 V	Flat	150 A	0.78 mH	+20% / -10%	15kHz / 20% Max	1 kHz	1MHz max	150	130	210	190	114	154
DC_2	-	380~440 V	Flat	200 A	0.78 mH	+20% / -10%	15kHz / 20% Max	1 kHz	1MHz max	175	162	205	185	110	163
DC_2	-	380~440 V	Flat	300 A	0.5 mH	+20% / -10%	10kHz / 10% Max	1 kHz	1MHz max	200	187	276	246	126	180
DC_3	-	380~440 V	Flat	330 A	0.07 mH	+20% / -10%	360Hz / 30% max	1 kHz	1MHz max	245	225	91	74	-	58
DC_3	-	380~440 V	Flat	400 A	0.04 mH	+20% / -10%	360Hz / 30% max	1 kHz	1MHz max	260	238	110	70	-	74
DC_3	-	380~440 V	Flat	550 A	0.04 mH	+20% / -10%	360Hz / 30% max	1 kHz	1MHz max	260	230	155	140	-	74
DC_3	-	380~440 V	Flat	600 A	0.04 mH	+20% / -10%	360Hz / 30% max	1 kHz	1MHz max	260	230	155	140	-	74
DC_3	-	380~440 V	Flat	770 A	0.03 mH	+20% / -10%	360Hz / 30% max	1 kHz	1MHz max	290	260	155	130	-	90
DC_3	-	380~440 V	Flat	860 A	0.03 mH	+20% / -10%	360Hz / 30% max	1 kHz	1MHz max	290	260	155	130	-	90
DC_3	-	380~440 V	Flat	970 A	0.025 mH	+20% / -10%	360Hz / 30% max	1 kHz	1MHz max	300	260	155	130	-	90
DC_3	-	380~440 V	Stand Flat	1200 A	0.02 mH	+20% / -10%	360Hz / 30% max	1 kHz	1MHz max	300	260	155	130	-	90
