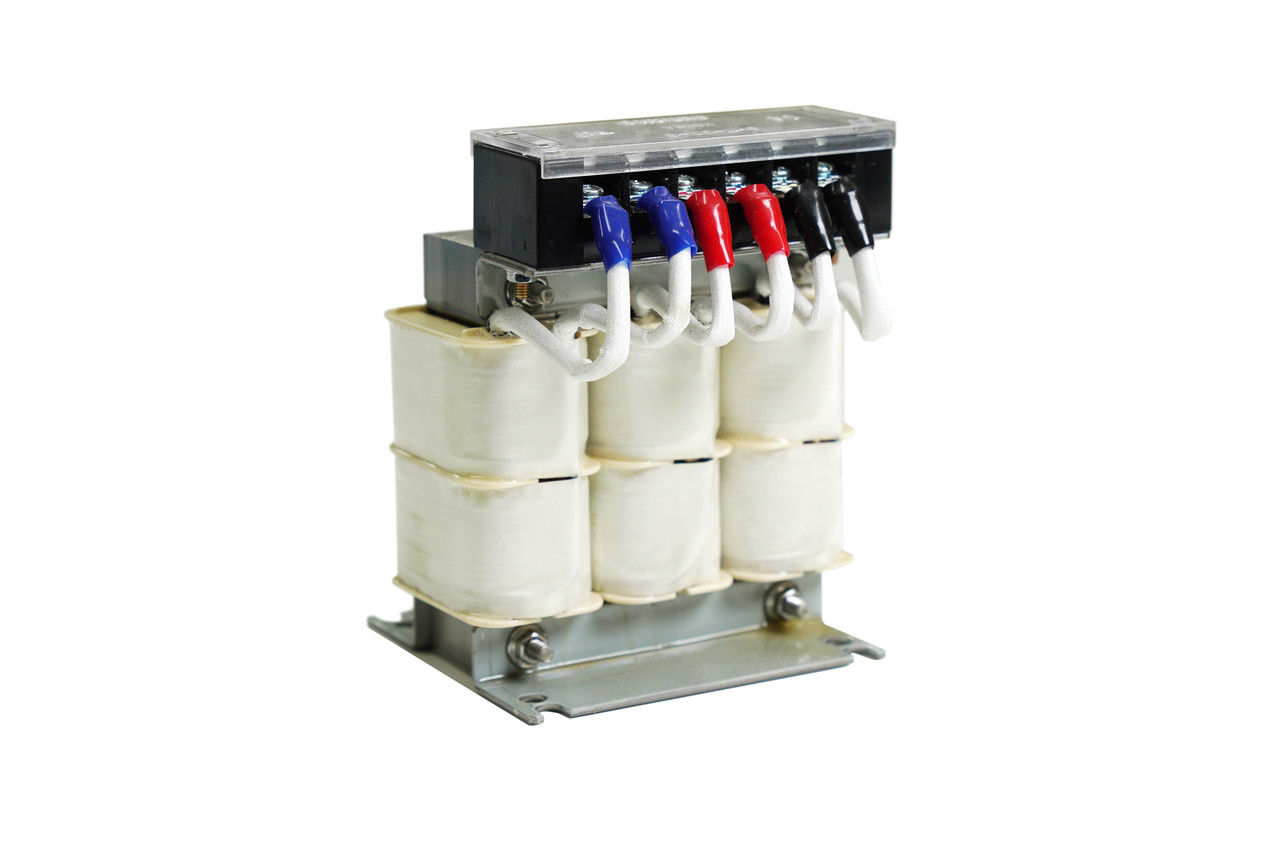

※ 본 이미지는 이해를 돕기 위한 예시이며, 실제 제품과 차이가 있을 수 있습니다.

AC 3-Phase Line, 입력 리액터

AC Reactors For Line Application (Standard)


AC 3상 Line 리액터는 3상 전원 라인에 직렬로 삽입되어,
고조파 억제, 서지 전류 완화, 전압 변동 안정화를 통해
대규모 시스템의 전력 품질을 향상시키는 핵심 부품입니다.


특히 인버터나 대용량 전력 변환 장치의 입력단에 적용될 경우,


  • 전원 측 고조파(Harmonics) 감소

  • 서지 및 돌입 전류 억제

  • 입력단 반도체 소자의 보호 및 장비 수명 연장

  • 전압 변동 및 전력망 충격 완화

등의 효과를 제공합니다.


또한, ㈜코시드는 고객의 시스템 조건(정격 전류, 인덕턴스, 설치 공간, 냉각 방식 등)에 최적화된 맞춤형 설계(Custom Design)를 지원합니다.


이를 통해 다양한 산업 환경, 특히 드라이브, 반도체 장비, 재생에너지 시스템, ESS 등에서 안정적이고 효율적인 전력 운용을 가능하게 합니다.


AC 3상 Line Reactor는 전력 품질 개선과 장비 보호를 동시에 실현하는 ㈜코시드의

신뢰성 있는 솔루션입니다.

AC 입력 리액터 동작원리 (Operating Principle)

AC 입력 리액터는 3상 정류회로의 1차측 교류 회로에 적용되어 파형을 매끄럽게 만들고, 역률 개선 및 고조파 억제에 사용됩니다.

이는 전원 전압이 급변하거나 피크 전압과 전류의 개선이 필요한 상황에서 특히 유용합니다.

01. 설치 전



-입력 전력선에 고조파 왜곡 발생

-전력선 서지 및 스파이크로 인해 드라이브 트립

-전압 불안정으로 드라이브 및 시스템 성능 저하


02. AC 리액터 설치



-리액터가 입력 전력선의 서지와 스파이크를 흡수

-고조파 왜곡을 줄여 전력 품질 향상

-입력 전압을 안정화하여 드라이브 안정성 향상

03. 설치 효과



-드라이브의 과전압 트립 방지

-시스템의 전반적인 전력 품질 및 성능 향상

-드라이브 및 기타 장비의 수명 연장


기본사양 (Specifications)


모델명3Phase, AC Line (Input) Reactor
형식Natural Cooling, Forced Air Cooling
정격전류3~1100A
정격전압220 / 380 / 440V
주파수50 / 60 Hz
리플 주파수 / 전류Customized per customer request
과부하 용량150% 60sec
온도클래스Customized temperature class
사용기간 (Life Time)Lifepan varies by operating temperature



절연등급 (Insulation Class)


Class
Max, operating, allowed (℃)
Allowable temp, rise at full load (℃ )
F155105
H180125
Insulating LevelAccording to EN 61558 Standard
.AC Withstand Voltage
.Insulating Resistance

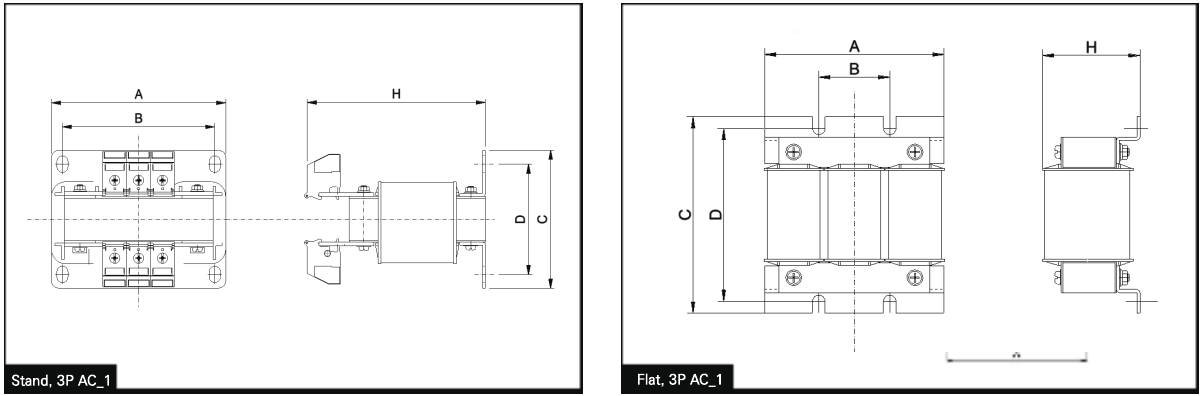

도면 (Drawing)


모델인버터 용량사용 전압구조정격전류인덕턴스인덕턴스 오차PWM / 리플 전류측정주파수ABCDEH
3P-Input0.75 kW200~260 VStand3.5 A3.0 mH+10% / -15%10kHz / 10% Max60 Hz95837560-100
3P-Input
1.5 kW
200~260 V
Stand
7 A
1.5 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-123
3P-Input
2.2 kW
200~260 V
Stand
10 A
1.0 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-123
3P-Input
3.7 kW
200~260 V
Stand
17 A
0.6 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-133
3P-Input
5.5 kW
200~260 V
Stand
25 A
0.4 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-133
3P-Input
7.5 kW
200~260 V
Stand
35 A
0.3 mH
+10% / -15%
10kHz / 10% Max
60 Hz
155142120105-170
3P-Input
11 kW
200~260 V
Stand
50 A
0.2 mH
+10% / -15%
10kHz / 10% Max
60 Hz
155142120105-170
3P-Input
15 kW
200~260 V
Stand
68 A
0.15 mH
+10% / -15%
10kHz / 10% Max
60 Hz
182169122104-181
3P-Input
18.5 kW
200~260 V
-85 A
0.12 mH
+10% / -15%
10kHz / 10% Max
60 Hz
*기재된 사이즈 규격은 고객의 요청에 따라
변경될 수 있으며, 기재되지 않은 사이즈는 상담을 통해
확정됩니다.

고객의 선호에 따라 최적의 사이즈를 결정하고,
상담을 통해 필요한 도면을 제공합니다.

*Stand 구조 이외에 Flat 구조로 변경 가능합니다.
3P-Input
22 kW200~260 V
-100 A
0.1 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
30 kW
200~260 V
-135 A
0.08 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
37 kW
200~260 V
-170 A
0.06 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
45 kW
200~260 V
-205 A
0.05 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
55 kW
200~260 V
-250 A
0.04 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
75 kW
200~260 V
-300 A
0.035 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
110 kW
200~260 V
-500 A
0.02 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
1.5 kW380~440 V
Stand
4 A
5.05 mH
+10% / -15%
10kHz / 10% Max
60 Hz
95837560-100
3P-Input
2.2 kW
380~440 V
Stand
6 A
3.37 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-123
3P-Input
3.7 kW
380~440 V
Stand
9 A
2.25 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-123
3P-Input
5.5 kW
380~440 V
Stand
13 A
1.56 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-133
3P-Input
7.5 kW
380~440 V
Stand
17 A
1.0 mH
+10% / -15%
10kHz / 10% Max
60 Hz
1151028570-133
3P-Input
11 kW
380~440 V
Stand
27 A
0.76 mH
+10% / -15%
10kHz / 10% Max
60 Hz
155142120105-170
3P-Input
15 kW
380~440 V
Stand
33 A
0.61 mH
+10% / -15%
10kHz / 10% Max
60 Hz
155142120105-170
3P-Input
22 kW
380~440 V
Stand
51 A
0.4 mH
+10% / -15%
10kHz / 10% Max
60 Hz
182169122104-181
3P-Input
30 kW
380~440 V
-68 A
0.25 mH
+10% / -15%
10kHz / 10% Max
60 Hz

*기재된 사이즈 규격은 고객의 요청에 따라
변경될 수 있으며, 기재되지 않은 사이즈는 상담을 통해
확정됩니다.

고객의 선호에 따라 최적의 사이즈를 결정하고,
상담을 통해 필요한 도면을 제공합니다.

*Stand 구조 이외에 Flat 구조로 변경 가능합니다.
3P-Input
37 kW
380~440 V
-85 A
0.2 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
45 kW
380~440 V
-100 A
0.17 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
55 kW
380~440 V
-125 A
0.14 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
75 kW
380~440 V
-170 A
0.1 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
90 kW
380~440 V
-205 A
0.085 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
110 kW
380~440 V
-250 A
0.07 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
132 kW
380~440 V
-300 A
0.06 mH+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
160 kW
380~440 V
-360 A
0.05 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
220 kW
380~440 V
-500 A
0.035 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
280 kW
380~440 V
-640 A
0.03 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
315 kW
380~440 V
-720 A
0.025 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
350 kW
380~440 V
-800 A
0.021 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
450 kW
380~440 V
-1000 A
0.017 mH
+10% / -15%
10kHz / 10% Max
60 Hz
3P-Input
500 kW
380~440 V
-1100 A0.015 mH
+10% / -15%
10kHz / 10% Max
60 Hz
