전력 전자 분야에서 가장 기본적이고 널리 사용되는 변환 방식 중 하나가 Buck(벅, 강압) 방식입니다.
MOSFET, 다이오드, 리액터, 커패시터만으로 구성되는 단순한 구조 덕분에, 가전제품의 마이컴 전원, 소형 전자기기, IoT 기기 등 다양한 분야에서 활용되고 있습니다.
Buck 방식의 핵심 특징
- 강압(降圧) 기능: 입력 전압보다 낮은 전압을 안정적으로 출력
- 비절연 구조: 트랜스를 사용하지 않으므로, 1차–2차 간 전기적 절연이 없음
- 구조 단순성: 부품 수가 적고 설계가 용이
- 소전력 용도에 적합: 출력 전류가 커지면 소자 스트레스가 증가하므로, 주로 소전력 영역에서 사용

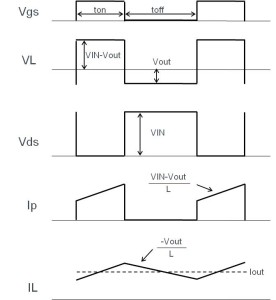

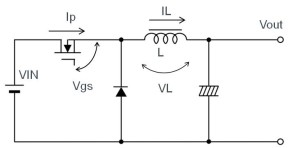

Buck 컨버터는 MOSFET이 ON일 때 인덕터를 통해 부하에 전류가 공급되고, OFF일 때 인덕터에 저장된 에너지가 다이오드를 통해 연속적으로 전류를 이어주는 방식으로 동작합니다.
즉, 인덕터가 에너지 저장소이자 필터 역할을 동시에 수행하여 출력 전압과 전류를 매끄럽게 유지하는 것이 핵심입니다.
*출처: rohm.co.kr
*출처: rohm.co.kr
리액터 품질이 곧 출력 품질
코시드는 AC/DC 리액터 전문 제조사로서, Buck 방식의 장점을 깊이 이해하는 동시에 그 한계 또한 명확히 인식하고 있습니다.
1. 리액터의 품질 = 출력 품질
Buck 회로에서 리액터는 단순한 필터가 아니라, 출력 리플·응답 속도·효율을 결정짓는 핵심 부품입니다.
코어 손실, 권선 저항, 기생 성분 관리가 제대로 이루어지지 않으면 출력 전압 안정성이 무너지고, EMI 노이즈 문제가 발생합니다.
2. 비절연의 리스크
Buck 방식은 트랜스를 사용하지 않으므로, 절연 안전이 요구되는 응용에는 적합하지 않습니다.
따라서 산업용·가전용 전원에서는 반드시 절연 여부를 고려한 리액터 설계와 보호 회로가 병행되어야 합니다.
3. 고주파 특성 관리
스위칭 주파수가 높아질수록, 리액터 내부의 기생 용량·ESR·EPR 특성이 동작에 영향을 줍니다.
KOSED는 UL 인증 절연재, 정밀 권선 구조, 최적화된 코어 설계를 통해 이러한 문제를 제어합니다.
4. 설치 사이즈 & 발열 관리
실제 고객들은 리액터의 설치 공간 제약(install target size)과 발열 문제를 매우 중요하게 생각합니다.
이는 곧 리액터의 손실 관리와 직결되는 부분으로, 단순한 설계 이론만으로는 해결하기 어렵습니다.
코시드는 30년 이상의 제조 경험을 바탕으로, 다양한 응용 사례에서 축적한 경험적 설계 노하우로 고객이 직면한 설치·발열 문제를 최적화합니다.
결론
Buck 컨버터는 구조적으로 단순하지만, 출력 안정성과 신뢰성을 확보하기 위해서는 리액터의 역할이 절대적입니다.
특히 설치 제약과 발열 같은 현실적인 문제는 제조업체의 경험적 설계·검증 능력 없이는 해결할 수 없습니다.
코시드는 30년간 축적된 전문 지식과 노하우를 기반으로, 고객의 다양한 요구 조건을 충족하는 맞춤형 리액터를 제공합니다.
Buck 회로를 이해하는 것은 곧 리액터의 본질적 역할을 이해하는 것과 같습니다.
저희 코시드는 단순한 부품 공급을 넘어, 고객의 전력 변환 시스템 전반에 걸친 최적의 솔루션 파트너가 되겠습니다.
